2022年9月26日，核能服務和零部件供應商Framatome已在瑞典Vattenfall運營的Forsmark核電站內，完成了第一個3D打印不銹鋼燃料組件的安裝。

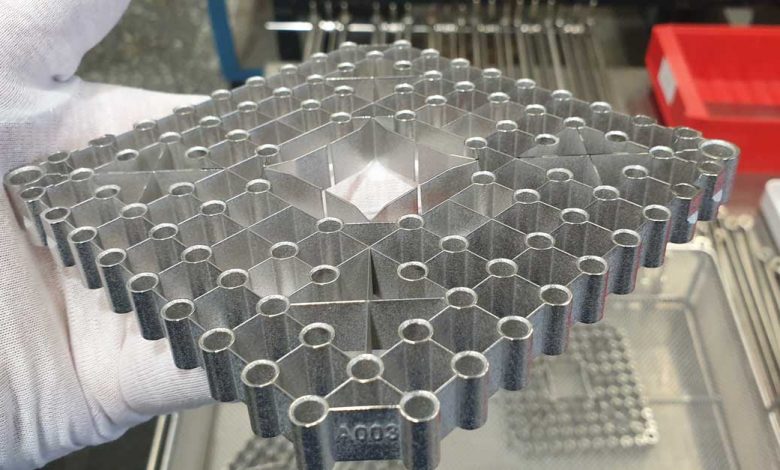

△Framatome的3D打印不銹鋼ATRIUM 11上拉格柵板，已用于瑞典Forsmark核電站

Framatome的ATRIUM TM 11燃料設計，是當今市場上最先進的沸水反應堆燃料設計之一，可提高燃料利用率并為核運營商提供全面的保護措施。該公司還與德國的泵、閥門和相關系統供應商KSB SE & Co. KgaA合作，將3D打印的ATRIUM 11上拉格柵板安裝在Forsmark 3號機組中，用于長久的輻照計劃。

Framatome燃料業務部高級執行副總裁Lionel Gaiffe表示：“使用3D打印技術制造的部件在完整性方面的進步，這對于生產安全、可靠的低碳能源，以及長期穩定運營具有革命性意義。我們感謝Vattenfall為取代傳統制造業，以及未來的創新和發展敞開大門。”

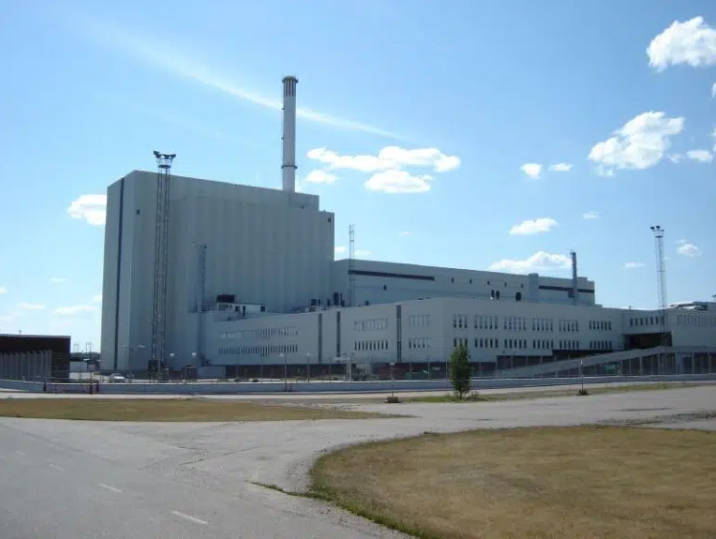

△瑞典的Forsmark核電站

歐洲核電對于3D打印部件的驗證計劃

位于ATRIUM 11燃料組件頂部的上拉格柵板是非結構承重組件，可固定燃料棒，并防止較大的碎片從頂部進入燃料組件。上拉格柵板需要具備檢查的方便性，并且可以根據需要檢查樣品，以驗證這種新的制造工藝是否適合在反應器內使用。

Vattenfall核燃料AB的Ella Ekeroth說：“燃料組件的安全運行是Vattenfall的關鍵，除了這一基本原則，我們對開發高效可靠的制造工藝貢獻，完全符合整個核工業的最大利益。這些創新的總體目標，是為了保持和進一步提高安全性，并實現在經濟上可行的長期運營。”

在傳統的制造過程中，上拉格柵板是激光焊接的，使用沖壓的梳狀板，需要額外的制造步驟和操作員監督。通過3D打印技術簡化了制造過程，并增加了設計選項，以增強功能和提高性能。

Framatome欲將3D打印引入核燃料的計劃始于2015年，重點是不銹鋼和鎳基合金燃料組件。2021 年，該公司與橡樹嶺國家實驗室(ORNL)合作開發的3D打印不銹鋼燃料組件通道緊固件，被裝載到美國商業BWR核電站。法國、德國和美國的Framatome燃料專家與全球客戶密切合作開發了這項技術。

△ORNL使用新型增材制造技術，為沸水反應堆燃料組件3D打印通道緊固件

核反堆使用3D打印部件是一種趨勢

早在2020年10月，為了延長美國核電站的壽命并加快新核電技術的開發，田納西河谷管理局（TVA）的法國燃料供應商Framatome委托美國橡樹嶺國家實驗室 (ORNL) ，在TVA位于阿拉巴馬州雅典的布朗斯費里（Browns Ferry）核電站2單元，制造了四個3D打印支架，并于2021年春季安裝，將3D打印用于核反應堆部件。

由于通道緊固件具有簡單但非對稱的設計，因此被認為是3D打印的良好切入點。這些部件隨后由ORNL與TVA、Framatome和能源部核能辦公室多家機構，資助的轉型挑戰反應堆(TCR)計劃共同合作設計。

ORNL的TCR項目主管Ben Betzler表示，在反應堆中使用3D打印組件是一個重要的里程碑，這表明在高度監管的環境中提供合格的組件是可能的。Framatome北美燃料研發經理John Strumpell稱，我們能夠部署創新技術并探索有利于核能行業的新興3D打印市場。該技術為設計和制造各種有助于，創造清潔能源的優化部件奠定了基礎。
